Mitjans de difusió de dades.

Les xarxes LAN utilitzen diferents mitjans per transmetre les dades. Els més usuals són:
·El cable de coure parells trenats. Es basa en la tecnologia Ethernet, amb connectirs RJ45. La informació es transmet mitjançant impulsos elèctrics pels cables.

·El cable coaxial. Té un nucli de coure envoltat per una capa aïllant i una malla metàl·lica que evita interferències. Els impulsos són elèctrics.

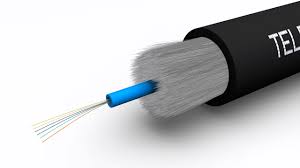

·El cable de fibra òptica. La informació es transmet mitjançant petits impulsos de llum. És el mitjà més ràpid, però també és el més car.

·El mitjà sense fil. La tecnologia mé sutilitzada es la wifi (wireless fidelity). La informació estransmet per ones de ràdio.

Passarel·la

És un tipus de pont intel·ligent que uneix dues xarxes amb diferents tecnologies. Per exemple, una xarxa de cable coaxial i una Ethernet. Pot ser de tipus maquinari o programari.

Servidor d'impressió

Permet connectar una impressora a una xarxa, de manera que podem imprimir des de qualsevol equip connectat a la xarxa.

Repetidor.

Repeteix i amplifica el senyal per ampliar-ne l'abast. Per exemple, per aconseguir que una xarxa sense fil arribi més lluny.

Punt d'accés.

És un tipus de pont. Per exemple, permet connectar entre si una xarxa sense fil i una cablejada. Podem dir que és "el concentrador" utilitzat en xarxes sense fils.

Pont

Permet dividir una xarxa eb diferents segments o unir dues xarxes que utilitzen un mateix sistema de comunicació, per facilitar la gestió i disminuir el trànsit, sobretot en xarxes molt grans.

Router.

Comunica xarxes entre si. Per exemple, permet connectar la nostra xarxa a Internet. Determina quines dades surten de la xarxa d'àrea local i cap a on, i quines altres dades s'han de quedar dins, ja que van dirigides a equips de la mateixa xarxa.

Commutador (switch)

Llegeix la informació que li arriba i la redirigeix només a l'equip que l'ha de rebre i no pas a tots els que formen la xarxa.

Concentrador (hub)

Actua com un simple enllaç i transmet totes les dades per totls els seus ports.

Adaptadors de xarxa.

Alguns dispositius només serveixen per connectar un equip a la xarxa: adaptadors de xarxa.
·Acoblat a l'equip. Avui dia, totes le splaques base inclouen, com a mínim, una connexió de xarxa. En els ordinadors portàtils o consoles de joc, aquest adaptador és sense fil.

·Tipus PCI. Ens permet connectar en xarxa equips que no inclouen la presa de xarxa a la placa base o quan es fa malbé.

·Tipus USB. S'utilitza sobretot, en xarxes sense fil.

·Tipus PDMCIA. S'utilitza per exemple, en ordinador sportàtils antics.
